Optical ｓｉｍｕｌａｔｉｏｎ ｒｏｏｍ（４）
■中村要氏設計のハーシェルニュートン式望遠鏡

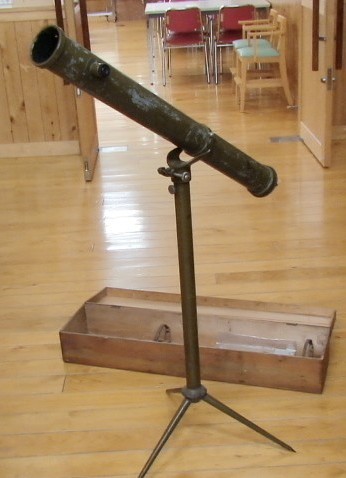

双望会の帰り、豊橋の古物商で Ａ川さんがゲットした謎の望遠鏡。
年代物っぽかったのですが、昭和の初期、あの中村要氏の監修による望遠鏡だとわかりました。
口径は７０mm、Ｆ１１ということです。（シミュレーションの数値のほうが間違っていました）
http://www.astrophotoclub.com/nakamurakaname/nakamurakaname.htm
http://yumarin7.sakura.ne.jp/telbbsp/joyfulyy.cgi?getno=2733#getno2733
現物は軍用色に塗装されていますがオリジナルは白だったようです。戦時中に誰かが塗り直したのでしょうか。
少し傷んでいるようでしたが歴史的な価値があるのでぜひリメイクしていただきたいものです。
ハーシェルニュートン式という、中央遮蔽の無い珍しい光学系なのでどんな性能なのかシミュレーションしてみました。 構造はこんな感じです。

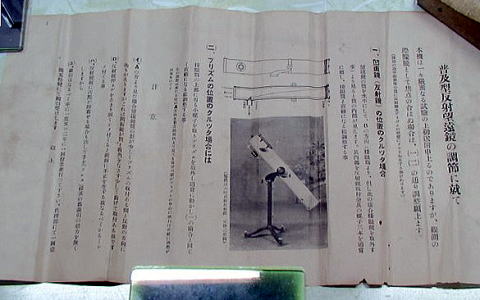

由緒正しいものです。
Ａ川さんのは口径７０ｍｍ（焦点距離７７０ｍｍ）だったようですね。シミュレーションは口径５０ｍｍ（焦点距離７７０mm）で計算しました。
昭和初期ではアルミニウムはまだ一般的な金属ではなかったので、ガラスに鍍銀されていたものと思われます。
それでも主鏡も斜鏡もまだ入手が困難な時代だったと思います。（良質な色消しの対物レンズだとなおさらでしょう）
中央遮蔽のないハーシェル式は 口径を最大限に生かし、斜鏡の楕円形状を削らなくて良いメリットが大きかったのでしょうね。

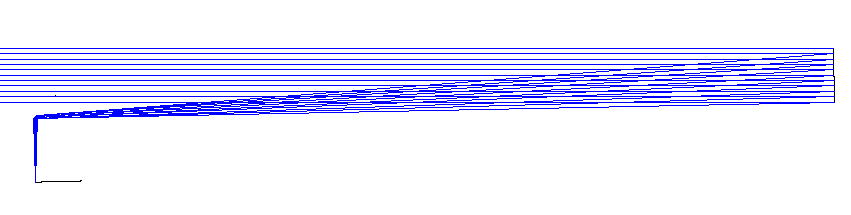

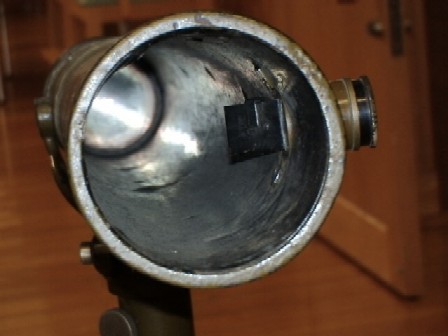

下図のような細長い光学系ですが、斜鏡を鏡筒内にオフセットして置いているため、鏡筒はそこそこ太く立派に見えます。
シミュレーションした仕様
口径 ５０ｍｍ 焦点距離 ８００ｍｍ（F１６）
倍率 付属のH１２．５で ６４倍 別売の ９ｍｍアイピースで ８４倍、 ６ｍｍアイピースで １３３倍に可変

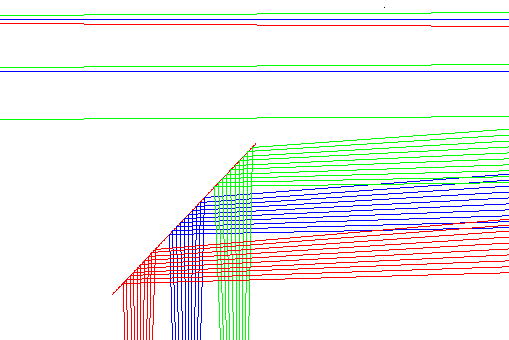

斜鏡部分の拡大
付属のＨ１２．５ｍｍアイピースの見かけ視野４０度として、実視野は０．６２５度です。
ハーシェル式では光路の太さがとれないため、これが最低倍率になります。斜鏡がこの視野を確保できる条件で作図すると主鏡の傾きは１．５度。
つまり主光線は主鏡の本来の光軸から１．５度傾いた光線が光軸になります。 そのため、Ｆ１６といっても、非点収差とコマ収差の影響を強く受けます。
下は無遮蔽で主鏡の光軸上の星像の波動シミュレーションです。（一辺６４ミクロン）
５０ｍｍ口径の理想像です。 回折像のピークの高さを示すストレール比は１．００（理想結像）です。
↑上の３つは、ハーシェルニュートン式の星像の波動シミュレーションです。（一辺６４ミクロンの図）
真ん中のＳＰＯＴ画像が ハーシェルニュートン式の視野中央の星像。
左右はＨ１２．５ｍｍアイピース装着時の視野の両端の星像。
ストレール比は 左から０．８５、０．６５、０．３８ しかありません。
残存収差量はＲＭＳ値で０．０６４λ。そのうち非点収差が０．０５８λ、コマ収差が０．０２６λ。
とくに非点収差（十文字状のニジミ）が星像の質を落としています。視野中央のストレール比が０．６５というのはちょっといただけません。
５０ｍｍで６４倍であれば星像つづくの回折が見える倍率ですのでシャープさをやや欠いた星像になっていると思います。
（２００９年６月１３日）
※普通のスポットダイヤグラムでは実際のスポット像とイメージが異なるので波動光学スポットシミュレーションをしています。
また、収差は単純な球面収差でないのでＰ−Ｖ値（何ラムダという言い方）ではその程度を評価できないため収差量はＲＭＳ値を使っています。
ストレール比（ストレールレシオ）についてはここを参照してください。
http://ja.wikipedia.org/wiki/%E3%82%B9%E3%83%88%E3%83%AC%E3%83%BC%E3%83%AB%E3%83%AC%E3%82%B7%E3%82%AA
製作誤差が全くないときの理論値です。
■収差の改善(その１）
当時でも採れる方法を使って、十文字状に肥大した星像を改善する方法を考えてみました。

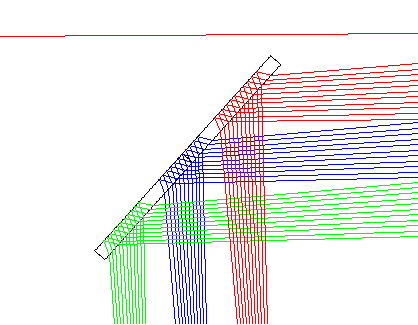

副鏡を厚み１ｍｍの裏面反射にして傾斜した平行平面ガラスを透過させることで非点収差をキャンセルしてほぼ０にすることができます。
裏面反射のミラーなら当時でも入手できたはずです。ただしコマ収差は曲率をもつものを入れないと改善できないようです。
■収差の改善(その２ & その３）

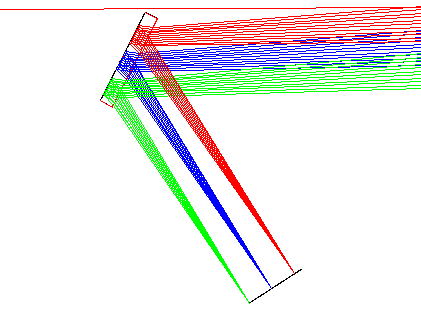

複鏡の入射角を４５度から３０度に変えると、副鏡の厚みが２．５ｍｍのときに非点収差が０になります。
もう少し厚いものを使いたい場合は入射角をさらに小さくすれば良いわけですが、傾斜したガラスを通ることによる色収差（斜面に沿う方向の色ニジミ）
が次第に増えてきます。 この場合光はガラスの中を往復するため５ｍｍの厚みの斜めガラスを通過します。
この色ニジミを除去したいときは反対方向の斜めガラスをいれてキャンセルさせます。
１．２５ｍｍの副鏡と２．５ｍｍの斜めガラスの組み合わせにします。でも単純こそが美点のハーシェル式でここまでやるか？という疑問が起きますね。
ガラス表面の反射防止コーティングが無いと多重反射によるゴーストでコントラストが低下するはずです。
中村要氏の時代にはコート技術は無かったので採用はできても害のほうが多かったでしょう。
↑ 波動計算は単色光のため色ニジミは表現できていないため、３通りの改善案の結果はほぼ同じで星像はこのくらいまで良くなります。
ただし前述のようにコマ収差は残っています。ストレール比は 左０．７４、中央０．９５、右０．４９ です。
中村氏オリジナル 非点収差補正案（１）
非点収差補正案（２） 非点収差補正案（３）
↑ スポットダイヤグラム（幾何計算）で視野中心の星像を計算したもの。
色ニジミの程度が比較できますが、光の回折を考慮してないので回折限界に近いところでの星像スポットの形状はアテになりません。
昭和の初期、小口径のアクロマートレンズさえ簡単には購入できなかったでしょうから、
このような簡便な方法で実用的な天体望遠鏡を普及させようとした中村要氏の努力には頭が下がります。
引き続き大口径化した場合や、Ｆを明るくした場合、そして元祖ウイリアムハーシェルの口径１２２ｃｍの大ハーシェル望遠鏡などについて
シミュレーションした結果をUPしたいと思います。
でもそれらを、検討すればするほど中村要氏の望遠鏡がいかに秀逸で勘所を押さたものであったかを思い知らされているところです。
（２００９年６月２０日）
■まずは 口径１００mm、Ｆ１０ニュートン式でシミュレーション
４０〜３０年前の少年用反射望遠鏡といえばこれが「お決まり」でした。１５０mmになると途端に高価となり手が出せませんでした。
昔の鏡筒を持っている人も多いのではないでしょうか？
Ｆ１０という安全設計のため、コマがアメリカンサイズアイピースの最周辺で少しだけ出るものの画面全体に均一な回折像が得られます。
波動ＳＰＯＴ計算をしていますので、SPOTは口径５０mmの半分の大きさです。画像は一辺６４μmです。
Ｄ１００ｍｍ、Ｆ１０ Ｎｅｗｔｏｎｉａｎ
画角０°（中心） 画角０．３８° 画角０．７５°（φ２６ｍｍ）

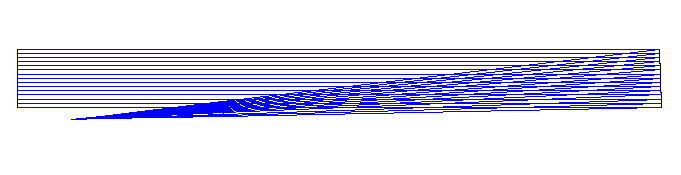

■口径１００mm、Ｆ１０ ハーシェル式（ハーシェルニュートン式も同様）
この主鏡でハーシェルニュートンを作ったらどうなるかをシミュレーションしてみました。
イメージサークルを直径２０mmほど確保しようとすると、主鏡の有効径を副鏡が遮蔽しないためには主鏡を２°ほど傾ける必要があります。
結果はご覧の通りで「なんじゃこれは？」 というぐらい乱れたＳＰＯＴになってしまいました。
視野中心とはいえ、画角が２°あるのですから当然です。コマとアス（アスはコマの２倍以上ある）ため、回折像といえるレベルからほど遠い状態です。
ハッキリ言って箸にも棒にも掛からない星像です。
２０mmのイメージサークルの周辺のＳＰＯＴも同様に非常に乱れていたので省略しました。
ＳＰＯＴ画像は上のニュートン式と同じく一辺６４μｍです。
ニュートン式では画角があるとコマ収差が発生するというのが一般に言われていることです。
しかし、コマ収差は画角に対して正比例的に増大するのに対し、非点収差は画角に対して２乗的に増大します。
このハーシェル式では画角が大きいため、非点収差とコマ収差が逆転し非点収差がコマ収差の倍以上にもなっています。
画角０°（中心）
■口径１００mmハーシェル式の星像改善
では口径１００mmのハーシェル式をどうやったらまずまず使える星像になるのか？
全く手が無いわけでもありません。 次回レポートします。
（２０１０年１月１２日）
■ウィリアム・ハーシェルの大望遠鏡
ハーシェルは大小さまざまな望遠鏡を製作したそうです。
・７フィート望遠鏡 口径１５８mm、焦点距離は推測２０００mm（Ｆ１２．７）、筒長７フィート＝２．１３ｍ
・２０フィート望遠鏡 口径３０５mm、焦点距離は推測６０００mm（Ｆ２０）、筒長２０フィート＝６．１ｍ
・大２０フィート望遠鏡 口径４８５mm、焦点距離は推測６０００mm（Ｆ１２．７）、筒長２０フィート＝６．１ｍ
・４０フィート望遠鏡 口径１２００mm、焦点距離は推定１２０００mm（Ｆ１０）、筒長４０フィート＝１２．２ｍ
巨大望遠鏡への道（吉田正太郎著）によると、このうち初めて斜鏡をはずして「フロントビュー」、つまりハーシェル式に改造した、
と書いているのは大２０フィートで他の望遠鏡はニュートン式かハーシェル式かの明確な記述はありません。
大２０フィート望遠鏡はｆ１２．７ですが、収差の量は口径に比例しますから、本当にハーシェル式に改造したのならピントが全く合わせられないほどで、
点像には全くならなかったはずです。 箸にも棒にも掛からない収差性能なのにハーシェルは一方では高倍率主義だったそうですから非常に
矛盾していますね。このへんの謎についてはこう推測します。
・ハーシェルが生きた時代にはニュートン式もカセグレイン式もグレゴリー式も考案された後。
なので性能の劣る方式を積極的に発明する理由は無い。
・「ハーシェル式」は後世の人がそう呼んでいるだけで、ハーシェル自身は金属反射鏡の反射率の
低さに閉口して一部の望遠鏡の斜鏡を仕方なく取り外してフロントビューにした。
発明したわけもないし、あまり名誉なことでもないと思っているのでは？？
・フロントビューがまともな星像にならないことはすぐに分かったはず。主鏡の遮蔽を犠牲にして
接眼鏡を光軸にもっと近づけるような使い方をしていたのではないか？
あるいは主鏡を大きく絞って使っていたのではないか？
